| الاسم التجاري: | OEM |
| رقم الطراز: | تصنيع المعدات الأصلية |
| الـ MOQ: | 1unit |
| السعر: | negotiable |
| وقت التسليم: | 20days |
على الشبكة 1kw توليد الطاقة الشمسية نظام سكني أنظمة الطاقة الشمسية

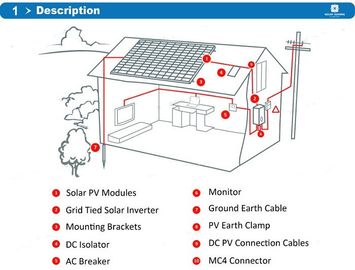

وصف:
شبكة ربط نظام
صفيف PV:
يمر ضوء الشمس من خلال رقائق السيليكون في الوحدات الكهروضوئية التي تطرق الإلكترونات الفضفاضة التي تتدفق إلى
الأسلاك كتيار مباشر (DC) الكهرباء.
صندوق الموحد:
يتم توصيل الوحدات الكهروضوئية معا في صندوق الموصل لإخراج جهد النظام الصحيح (VDC)
فصل التيار المباشر:
نظام الإغلاق مع قواطع الدائرة وحماية ضد الأخطاء الأرضية. مطلوب من قبل رمز لضمان أن جميع الأجزاء
يمكن فصل النظام من جميع مصادر الطاقة.
لوحة التيار المتردد ومتر:
يتم قياس استهلاك الطاقة لشبكتك وإنتاج الطاقة من صفيف PV الخاص بك هنا. صافي التذوق
يعني أنك تدفع فقط الفرق بين ما تستخدمه وما ينتج.
قطع التيار المتردد (Utlity Accessible):
يتم دمج خرج التيار المتردد من العاكس وطاقة التيار المتردد من الشبكة هنا مع قواطع الدائرة.
العاكس:
يتم تحويل التيار الكهربائي المباشر (DC) من PV Array إلى كهرباء Altemating Current (AC) إلى
توريد الأحمال المنزل وبيع الطاقة مرة أخرى إلى الشبكة.
| مواصفات الشبكة الشمسية بواجهة 1.1KW | ||
| لوحة سولار | ||
| الطاقة الشمسية لوحة Pm | 6 * 190WP | |
| بدل السلطة | ± 3٪ | |
| تحسين العمل الجهد VM | 36.6V | |
| تحسين العمل الحالي ايم | 5.19A | |
| فتح دائرة الجهد Voc | 45.1V | |
| ماس كهربائى الحالي isc | 5.57A | |
| GRID TIED INVERTER | ||
| مدخلات العاكس (DC) | ||
| ماكس. قوة التيار المستمر | 1100W | |
| ماكس. جهد التيار المستمر | 500V | |
| ماكس. المدخلات الحالية | 8.8A | |
| عدد من تعقب / سلاسل MPP لكل أداة تتبع MPP | 1 1 | |
| نطاق جهد MPPT (عند القدرة المقننة) | 120 ~ 425V | |
| إيقاف الجهد / بدء الجهد | 70 / 120V | |
| خرج العاكس (AC) | خرج العاكس (AC) | |
| طاقة اسمية AC | 1000W | |
| ماكس. تيار مستمر | 1000W | |
| ماكس. التيار المتردد الحالي | 5.5A | |
| التيار المتردد الاسمي / المدى | 230/180 إلى 270 فولت | |
| تردد شبكة التيار المتردد / المدى | 50/47 ~ 52Hz | |
| معامل القدرة (cosφ) | 1 | |
| التشوه التوافقي الكلي (THDi) (عند القدرة الاسمية) | <3٪ | |
| كفاءة العاكس | كفاءة العاكس | |
| ماكس. نجاعة | 96.60٪ | |
| كفاءة اليورو | 95.50٪ | |
| كفاءة MPPT | 99.90٪ | |
| العاكس البيانات العامة | ||
| الأبعاد (W / H / D) | 285 * 385 * 145MM | |
| الوزن [كجم] | 15KG | |
| نطاق الحرارة الشغالة | -20 ～ + 60 (تنبع من 45 درجة مئوية) | |
| حماية الدخول | IP65 | |
| البنية | transformerless | |
| الاستهلاك الداخلي (ليلة) | 0 | |
| مفهوم التبريد | الحمل الحراري | |
| الضوضاء (نموذجي) | <30 ديسيبل | |
| عرض شاشات الكريستال السائل | الخلفية ، 16 * 2 حرف LCD | |
| منفذ الاتصالات | RS232 | |
| سولار بلان مونتينغ (سطح الملعب) | ||
| سكة حديدية | 2600mm * 4PCS | |
| صنارة صيد | 12p جيم | |
| المشبك الأوسط | 10 قطع | |
| نهاية المشبك | 4 جهاز كمبيوتر شخصى | |
| ربط السكك الحديدية | 2PCS | |
| مقبض التأريض (اختياري) | محفظة 5pcs | |
| مقاطع التأريض (اختياري) | محفظة 5pcs | |
| مربع ELERTRIC (اختياري) | AC / DC قواطع دوائر ، واقيات الإضاءة ، متر الكهربائية | |
العمل مع المثبت الخاص بك والأداة
إذا قررت تثبيت نظام للطاقة الشمسية ، فيجب أن يساعدك المثبت في إكماله
السماح اللازم والخطوات.
يحدد المثبت لديك الحجم المناسب لنظامك. سوف يعتمد الحجم على الكهرباء الخاصة بك
الاحتياجات (المحددة في الخطوة 4) ، وكذلك ما يلي:
المورد الشمسي للموقع أو ضوء الشمس المتاح
اتجاه النظام وإمالته
كفاءة النظام في تحويل ضوء الشمس إلى كهرباء
مصادر الكهرباء الأخرى ، مثل المرافق ، أو توربينات الرياح ، أو مولد الوقود الأحفوري.
يضمن لك المثبت أيضًا تثبيت جميع الأجهزة بشكل صحيح وتوجيهها وإمالتها بهذه الطريقة
لزيادة الطاقة الشمسية اليومية والموسمية التي يتم استلامها وإنتاجها بواسطة نظامك.
تأكد من فهم كيفية عمل الفوترة والقياس الصافي ، بالإضافة إلى أي رسوم خدمات إضافية ستفعلها
تحتاج ان تدفع.
فيديو
فيديو
فيديو
فيديو
|
|
